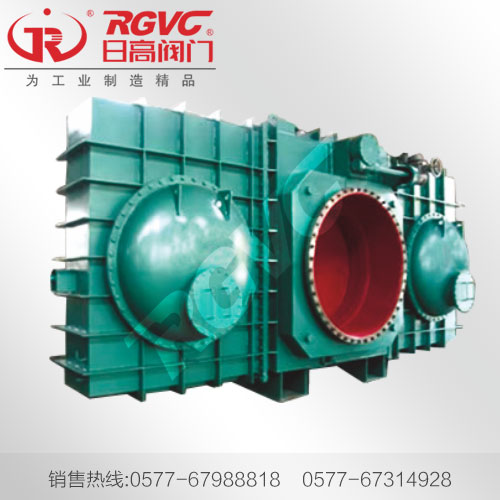

KF941X-H-1電動敞開式插板閥（更多相關閥門實物圖片請聯系客服索要?。?/div>
日高插板閥 KF941X-H-1電動敞開式插板閥產品信息
FF941X-H電動封閉式插板閥
公稱通徑：DN400~3800
公稱壓力：0.05~0.25MPa
適用溫度：120℃、200℃、300℃
驅動方式：手動、電動、氣動、電動推桿、電液動推桿
適用介質：煤氣及有毒、有害、易燃氣體
電動插板閥是一種閘板與閥座始終緊密接觸密封的閥門。電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。
原理：閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。
公稱通徑范圍：DN50-DN500
公稱壓力范圍：1.0MPa-1.6MPa
材質：鑄鋼、不銹鋼
閘板材質：2Cr13、201、304、316、316L
連接形式：對夾式
閥座密封圈：丁腈橡膠、三元乙丙橡膠、氟橡膠
堆焊2Cr13、[1] 、硬質合金
填料密封：石墨盤根，四氟盤根
| 產品名稱： |
電動封閉式插板閥 |
產品型號： |
FF941X-H |
| 驅動方式： |
電動封閉式
|
連接形式： |
法蘭 |
| 結構形式： |
盲板 |
密封結構： |
軟密封 |
| 壓力范圍： |
0.05MPa-0.25MPa |
公稱通徑： |
DN100-200 |
| 常用材質： |
碳鋼 |
銘牌： |
雄工品牌 |
FF941X-H電動封閉式插板閥工作原理和用途
插板閥工作原理是通過夾緊驅動裝置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳動結構機構同時使4-6根閥桿做同步旋轉(口徑小為4根，口徑大為6根)，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動，使門板密封圈與兩面閥體密封圈完全脫離。再啟動行走驅動裝置將門板進行水平移動，使門板的盲圈和通圈相對閥體管路位置發生更換，夾緊驅動裝置再次動作，使浮動座向左閥體密封圈移動，將門板橡膠密封圈夾緊，從而完成閥門的開關動作。門板是由盲板和通圈組成。當夾緊機構松開后，門板旋轉變換位置即可實現閥門開關。
本系列液動插板閥、電動敞開式插板閥適用于高爐除塵及冷卻系統煤氣進、出口管線上，作為煤氣介質的可靠隔斷裝置，敞開式插板閥也可用于煤氣加壓站等其它管線上。
FF941X-H電動封閉式插板閥結構特點
1、插板閥的閥體采用框架式結構，
2、密封副部位采用不銹鋼與橡膠密封，密封可靠，壽命長。
3、FF941X-H電動封閉式插板閥采用彈簧夾緊機構，同步性好。
4、插板閥密封圈裝在閥板上，便于更換。
5、增加了水冷機構的冶金閥門，最高耐溫可達450℃，尤其適用干法除塵系統。
6、配有多種驅動方式可供選擇，液動、電動可實現計算機程序控制。
盲板閥主要性能指標：
扇形盲板閥主要外形連接尺寸： 單位：mm
一、盲板閥產品概述：
本系列扇形眼鏡閥又稱盲板閥、翻板閥、扇形閥，系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。
該系列扇形眼鏡閥與其他在管路中做絕對切斷的閥門設備相比，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點。
二、盲板閥產品特點：
手動扇形眼鏡閥由左閥體、右閥體、中閥體、連接螺桿（三根）組成。用扳手旋轉連接螺桿，使左右閥體完成夾緊和松開動作，利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單，重量輕，性能可靠，操作方便等特點。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。
三、盲板閥動作原理：
1、由閥開啟到閥關閉：夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作逆時針轉動到位，閘板關閉到位（指示燈顯示），夾緊電機動作，帶動絲桿作順時針轉動，閥體夾緊到位（指示燈顯示）完成閥門由開啟到關閉的全過程。
2、閥門由關閉到開啟：
夾緊電機動作，帶動絲桿作逆時針轉動，閥體松開到位（指標燈顯示），驅動電機動作，帶動閘板作順時針轉動，閘板開啟到位，（指示燈顯示）完成閥門由關閉到開啟的全過程。
四：盲板閥結構簡、主要結構特點
1、本閥由閥門本體、驅動裝置，夾緊裝置等組成。
2、閥門本體采用三點式結構，結構緊湊、整體剛性好、重量好。
3、閥體、閥板密封副采用不銹鋼與橡膠組成的柔性密封副，密封可靠，密封圈采用氟橡膠，耐高溫，使用壽命長。
4、夾緊機構采用絲桿螺母式，夾緊、松開動作迅速，自鎖性好。
5、采用防爆型電機，無論在室內還是室外，均能保證閥門安全可靠運作。
6、本盲板閥可現場手動操作，也可遠距離順控。
7、本盲板閥也可單獨設計電氣控制箱操作控制裝置，本機出廠不配電氣控制箱，用戶如需另訂。
插板閥主要外形及連接尺寸表
盲板閥尺寸
