壓縮空氣系統閥門的選型：

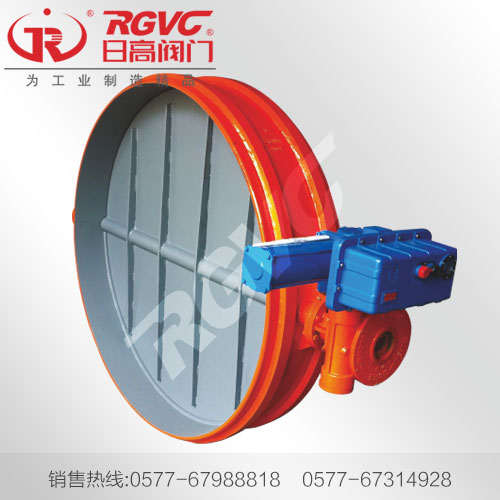

　蝶閥：

　這類閥門應該是凸耳或國際管道標準I.P.S.管狀連接端口閥體，并按照美國閥門和管件制造商標準化協會MSS-SP67標準制造;通徑DN50～DN300額定工作壓力是200 psi非沖擊冷水，DN350以上是150 psi。用于保溫隔熱絕緣的閥體具有2英寸的加長管徑，材質是鑄鐵或球墨鑄鐵。蝶板材質是鋁青銅合金，配置丁納橡膠-N閥座和密封;或丁納橡膠-N涂層蝶板，配置聚合物涂層閥體。閥桿應該是400　系列不銹鋼，不能將閥桿暴露在蝶板緊固件上。通徑DN65至DN150應該配置具有10個位置節流板的操作手柄;通徑DN200以上的蝶閥應該配置齒輪操作機構。凸耳結構和開槽結構蝶閥應該能夠用作隔斷閥，而且不需要下游法蘭也可以在全壓力下用在管道終端。手柄操作閥門應該適用于鎖定在開啟或關閉位置。

　可采用的閥門：

　凸耳閥體，電鍍球墨鑄鐵蝶板的美國尼伯科LD3110-3蝶閥(手柄操作機構);LD3110-5蝶閥(齒輪操作機構)。

　凸耳閥體，鋁青銅蝶板的美國尼伯科LD2100-3蝶閥(手柄操作機構);LD2100-5蝶閥(齒輪操作機構)。

　管狀閥體，橡膠涂層蝶板的美國尼伯科GD4775-3蝶閥(手柄操作機構);GD4775-5蝶閥(齒輪操作機構)。

　止回閥：(注意：如果空氣壓縮機是往復型，則止回閥應該位于接受槽的下游位置。)

　通徑DN65以上的止回閥應該采用平板式(對夾式)結構，并配置不銹鋼彈簧，青銅閥瓣板，丁納橡膠-N閥座，符合美國材料試驗協會ASTM A 126級別B標準或A 48標準的鑄鐵閥體，配置125磅級或150磅級法蘭。
