1．概述

　　劉X山水電站位于XX省XX縣XX鄉境內，距縣城6公里。水庫壩址位于XX水系XX河支流XX河X(jué)X水上。XX水是XX河兩大主要支流之一，壩址在劉X山村下游1.2公里的河谷出口段，壩址以上控制流域面積179平方公里，主河道長30.43公里，庫區地勢南高北低，東、南、西三面環山，流域內植被發育良好。

　　水電站為引水式電站，廠房位于大壩下游2公里的右岸河邊，副廠房位于主廠房上游，裝機2×4000千瓦。進水口布置在右岸離壩肩約80米處，進口底板高程212.4米，隧洞為圓形，洞徑φ=3.6米，縱坡5‰，調壓井布置在0 566處，采用簡單圓筒式調壓井，調壓井后接高壓管道。

　　本工程在發電引水隧洞進水口設置一扇事故檢修閘門，閘門布置圖見圖一?？卓诔叽鐬?.6ｍ×3.6ｍ；在隧洞出口的壓力鋼管兩岔管處各設一個1.75米直徑的蝶閥。設一放空洞兼作沖砂用，管徑為φ1米，進口設計一扇檢修閘門，出口處設—φ1.0m的閘閥。廠房尾水兩孔共用一扇尾水鋼閘門。本文就發電引水隧洞進水口事故檢修閘門的優化設計作一介紹。

　　2．事故檢修閘門的優化設計

　　2.1閘門主體結構優化

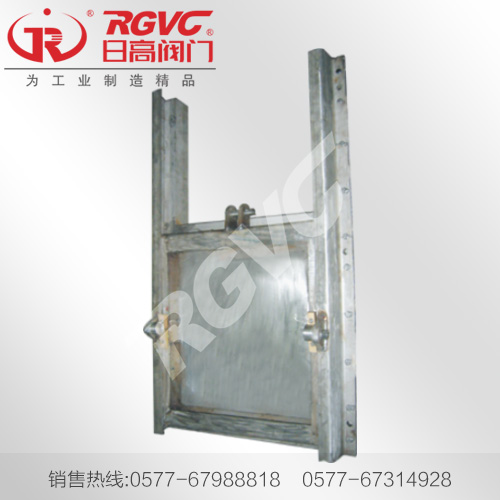

　　事故檢修閘門為深孔式平面焊接鋼閘門，結構見圖二。閘門孔口尺寸為3.8ｍ×3.8ｍ，底坎高程212ｍ，設計水頭28ｍ，總水壓力3967KN，門重12.2ｔ，采用單吊點。該閘門是目前撫州市已建中、小型工程中總水壓力最大的平面鋼閘門。設計中考慮該閘門為事故檢修用，平時使用很少，經優化比較，決定把閘門面板布置在下游面，頂、側止水也布置在下游面，這樣避免頂梁和邊梁腹板受壓，減少了頂梁和邊梁腹板的厚度。閘門門體寬4.6ｍ，高3.97ｍ，厚0.9ｍ，止水凈寬3.9ｍ，止水凈高3.85ｍ，面板厚14ｍｍ，閘門整體制造。閘門結構布置為4根主梁，主梁腹板直接焊接于面板上，不設下翼緣，最大主梁高ｈ＝0.872ｍ，3根工字鋼作為水平次梁。

　　設計中閘門主支承采用了高分子復合材料滑塊，這樣邊梁可為單腹板梁，傳統設計一般采用的鑄鋼輪式支承構造要求邊梁為雙腹板，兩者相比較又減少了鋼材的使用。同時，單腹板梁較雙腹板梁在焊接施工時要好控制得多。

　　事故檢修閘門有動水下門的要求，其底緣形式的設計很重要。本閘門在底緣的設計上考慮了諸多因素，利用面板和側止水裝置在下游面的優勢，通過精確計算，在保證上游傾角不應小于45°，盡量采用60°的規范要求下，調整底緣板及底止水的位置，以便充分利用底梁腹板上下面的水壓差，使閘門能夠依靠自重和水柱壓力快速關閉。避免了閘門需使用加重鐵塊或機械壓力閉門帶來的造價高。

　　事故檢修閘門要求動水關閉，靜水啟門，在設計中考慮到為降低啟門力，門頂設一個Φ300mm充水閥，充水閥門蓋與啟閉機相聯，充水閥開啟行程為300±2ｍｍ，充水平壓后再開啟閘門。設計閘門由一臺QPK－800KN－30m固定卷?yè)P(yáng)式啟閉機操作。

　　2.2閘門主支承的優化設計

　　在閘門主支承選型時，考慮到閘門孔口大，總水壓力達到3967KN，閘門為事故檢修門，平時使用很少，在需要使用時又要有很高的可靠度。傳統的設計一般采用鑄鋼滾輪，經實踐證明，滾輪制造難度大、造價高，需經常維護，使用年代長后易發生銹蝕后卡死。在本次設計中閘門下游側設置四塊高分子復合材料滑塊，型號為增強四氟NL150CHI型滑塊，按等荷載布置，并按構造要求適當調整滑塊位置。該滑道材料摩擦系數小，在清水中對不銹鋼為0.13-0.05，抗壓強度高，達到120-180Mpa。

　　采用該滑塊有免維護，造價低等特點。為防止閘門在閘槽中移動時被卡住或碰撞，以確保閘門能順利啟閉，上游面設置四個鑄鐵滑塊，閘門兩側面各設兩個Φ200mm側輪。

　　2.3主軌設計

　　事故檢修閘門主支承壓力較大，主軌采用厚鋼板焊接軌道。為提高軌道的側向剛度，把主軌與門槽的護角焊接起來，并用連接板支撐。主軌高度ｈ＝280ｍｍ，軌道底板寬度Ｂｋ＝240ｍｍ，軌道面焊一斷面為40×30mm的不銹鋼條。

　　為保證安裝精度，在主軌腹板以及下翼緣面上各開設兩個Φ22mm小孔，內套與混凝土插筋焊牢的焊接單頭螺柱，通過調節螺母來精確控制軌道的安裝位置，保證主軌安裝精度符合工作技術要求。

　　3.結束語

　　事故檢修閘門平時使用很少，出現問題不易發現，在設計時在滿足強度等基本要求外，還要注意在主體結構布置的優化、零部件的選型上下功夫，做到初始投資少，日后運行可靠，日常維護簡單。

　　本工程事故檢修閘門設計中主支承選用新技術的高分子復合材料，簡化了設計制造難度，提高了閘門的運行可靠度，減少了初始投資和日常維護的費用。閘門由門頂充水閥充水平壓后，靜水啟門，可大大降低啟門力。由于充水孔設在閘門本身的頂主梁上，平壓裝置不與水工布置發生關系，可以簡化水工布置，減少工程費用。
