蝶閥產品型號表示方法
一單元： 閥門類別代號：D-蝶閥
二單元： 傳動方式代號：3-蝸輪傳動、9-電動、5-傘齒傳動、6-氣動、7-液動
三單元： 連接形式代號：7-對夾式、4-法蘭式、6-對悍式 四單元： 結構形式代號：1-中線型、2-雙偏心、3-三偏心 五單元： 密封面材料代號：H-合金鋼、F-聚四氟乙烯 六單元： 公稱壓力值 七單元： 閥體材料代號：C碳鋼、P-不銹鋼、R-鉻鎳鉬鋼
注：
1、在類別前加“D”低溫(≤-40℃)、“B”保溫、“S”伸縮蝶閥、“TL”脫硫蝶閥；
2、手柄的手動傳動，第二單元無需代號；
3、第五單元的閥座材料與閥體相同(即無需堆焊其它金屬)時，用W表示；
4、對于公稱壓力小于或等于1.6MPa的灰口鑄鐵閥門和公稱壓力大于或等于2.5MPa的碳素鋼閥門，第七單元可以省略 不標。
示例：D973F~16C表示三偏心對夾式電動四氟密封蝶閥，公稱壓力1.6MPa，碳鋼閥體，密封面嵌聚四氟乙烯。
示例：BD343H-25表示三偏心法蘭式蝸輪傳動金屬密封保溫蝶閥，公稱壓力2.5MPa，碳鋼閥體，密封面堆焊合金鋼 (一般為D507鉬)。
示例：D43Y-10P表示三偏心法蘭式手柄傳動金屬硬密封蝶閥，公稱壓力1.0MPa，不銹鋼閥體，密封面堆焊硬質合 金。
流量系數表： (mm) 流量系數
注：本表中的流量系數表示蝶閥處于全開狀態，蝶閥兩端壓力損失為1kg/c㎡,流體密度為 1kg/cm3,介質動過 蝶閥的流量。其流量單位為：立方米/小時。

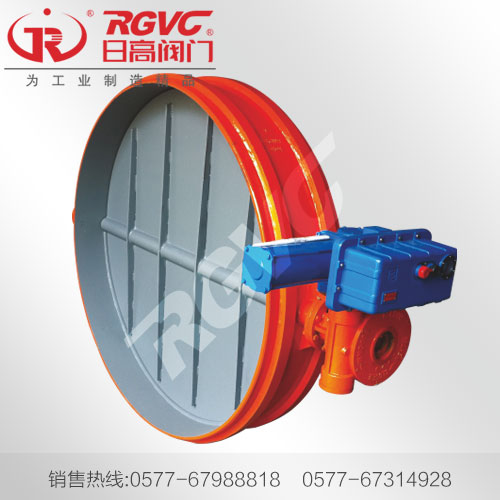

特點及用途： 三偏心多層次金屬硬密封蝶閥系列,系我公司新開發的長壽命、無泄漏、節能型蝶閥。

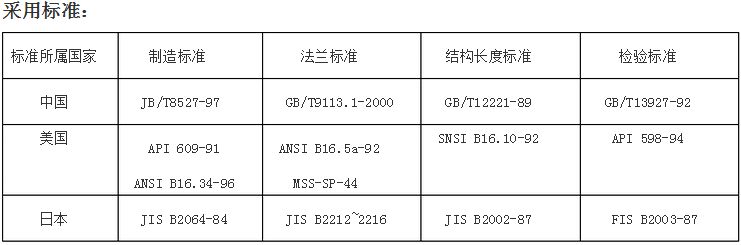

產品符合國家標準JB/T8527-97(金屬硬密封蝶閥)、GB/T13927-92(通用閥門壓力試驗)標 準及閥門其它相關標準的規定，結合國內外先進技術,采用三維偏心原理設計，密封圈采 用軟密封兼具的多層次結構，
適用于介質溫度≤65℃的冶金、電力、石油化工、空氣、 煤氣、以及給排水等介質管道上作調節流量和截?cái)嗔黧w。密封性能可靠，是通用蝶閥 向中壓、中高溫領域的延伸和發展。
在此結構基礎上，可采用聚四氟乙烯替代多層次密封圈，形成新一代三偏心四氟密封 蝶閥，廣泛應用在溫度≤200℃的腐蝕性介質環境中。
特點：
1、 蝶板密封圈為硬軟雙層。具有硬軟密封雙重密封優點。無論在低溫還是高溫工況下,均 具有優良的密封性能。
2、 采用三偏心結構，閥座與蝶板幾乎無磨擦。具有越關越緊的密封性能，達到零泄露。
3、 啟閉力矩小、操作靈活、活力節能。使用壽命較長。
4、 耐高溫、耐高壓、耐腐蝕適用范圍廣。
5、 新一代三偏心四氟密封蝶閥兼具了三偏心密封結構與軟密封的優點，密封性能更加可靠，使用范圍更廣，使用壽命更 長。
6、 電動、氣動裝置采用國內外名優產品，性能更可靠(可由用戶指定)。

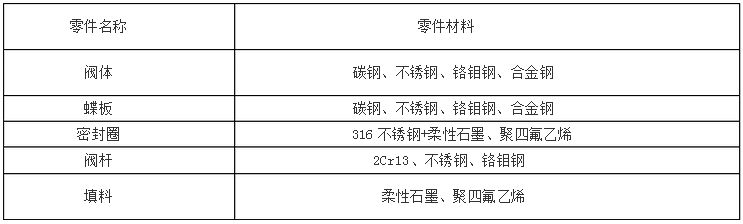

主要零部件材料：

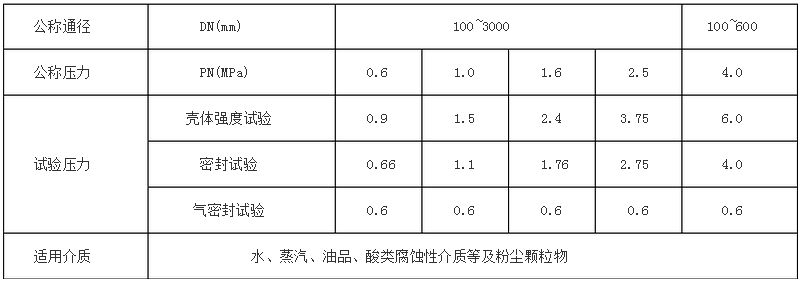

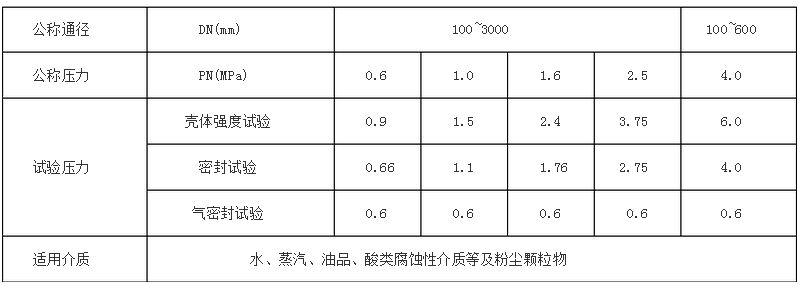

主要技術參數：
