盲板閥 盲板閥結構特點及用途
盲板閥結構特點及用途

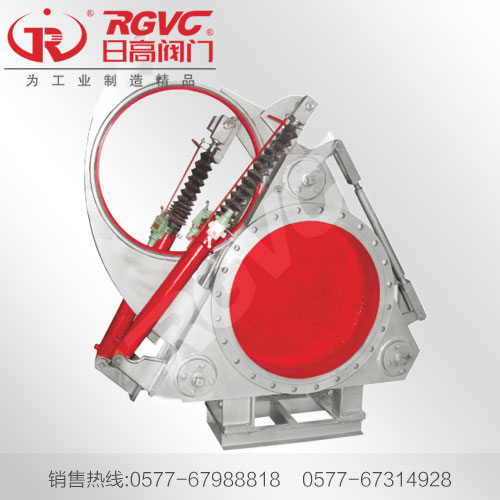

氣動扇形盲板閥主要由左閥體、右閥體、絲桿副、閥板密封圈、杠桿、氣缸 等零件組成，并由底座、支撐柱構成一個剛性結構 體。閥門中設有夾緊、松開氣缸和翻板氣缸，夾緊、松開氣缸通過杠桿副和絲桿螺旋副驅動左、右閥體完成松開、夾緊動作，翻板 氣缸驅動閥板完成開關動作。橡膠密封圏鑲嵌在閥板上，具有耐溫高、密封性能好、更換方便、使用壽命長等特點。 本閥可以單臺遠距離控制，亦可多臺聯網遠距離控制。
各類盲板閥的結構 一般盲板閥的結構是由左、右閥體、伸縮機構、扇形閥板及驅動閥板的電動推桿Ⅰ和夾緊、松開的電動推桿Ⅱ組成。但各類盲板閥又有其獨特的構造。
1、F943X電動扇形盲板閥，屬于自動扇形盲板閥的產品。由夾緊驅動裝置、翻板和閥體等部分組成。主要用于工礦行業作為切斷裝置的冶金閥門。
2、F743X液動扇形盲板閥，主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設 有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。
3、F643X氣動扇形盲板閥既可以自動控制又可以遠距離控制的隔斷設備。由左閥體、右閥體、中閥體、連接螺桿（三根）組成。本閥為短結構系列，橡膠密封圈分別安裝在左、右閥體上。本閥門以其優越的功能被冶金、環保等行業廣泛應用。
4、F343CX手動扇形盲板閥由閥體、渦輪轉動機構、扇形盲板等等組成。
5、FF941H封閉式插板閥，閥門采用全封閉外殼，液動插板閥的夾緊機構采用彈簧夾緊，電動插板閥的夾緊機構采用絲桿螺母夾緊，還采用了框架式結構，密封副部位采用不銹鋼與橡膠密封。
文章由盲板閥,插板閥,蝶閥,閘門,百葉閥專業生產廠家浙江日高閥門有限公司整理發布，了解詳情請咨詢電話：0577-67314928
浙江日高閥門有限公司專注閥門12年，公司為中國通用機械工業協會閥門分會會員單位、中國質量檢驗協會團體會員單位，全國最主要和最大的盲板閥、插板閥、蝶閥、閘門、百葉閥等通用閥門生產商、供應商。
